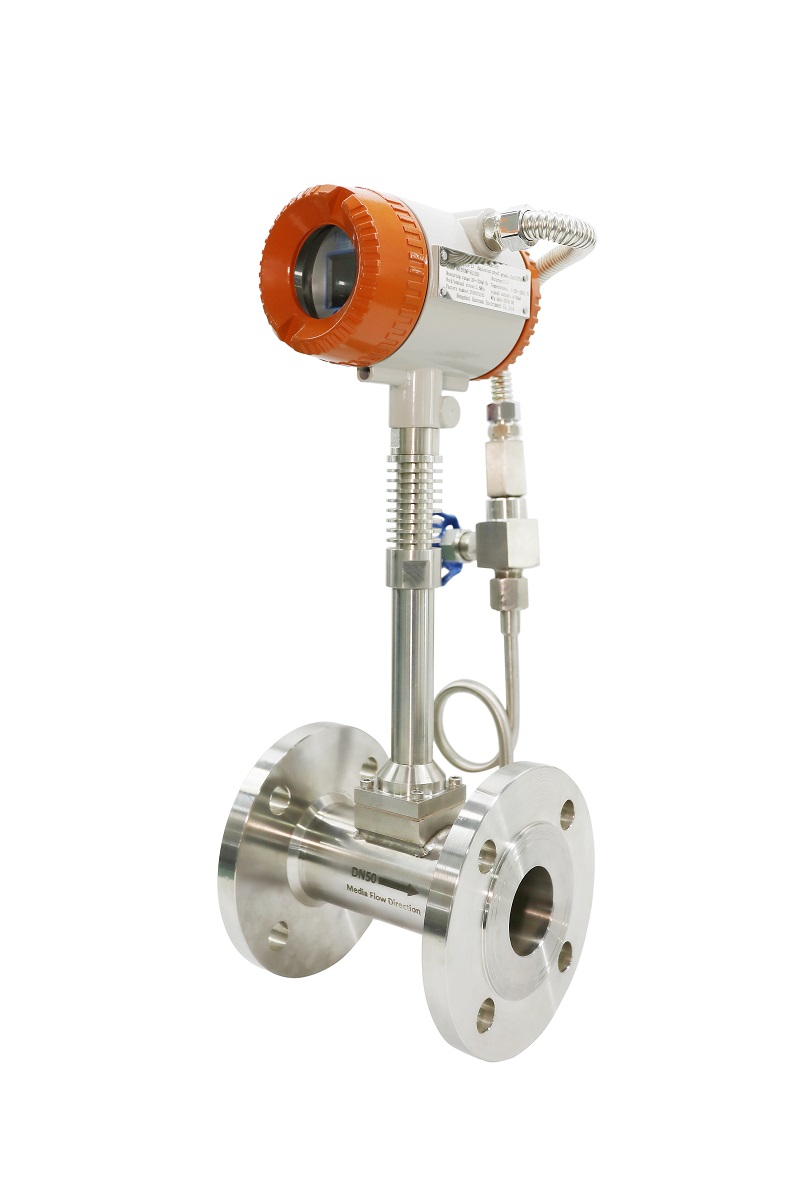

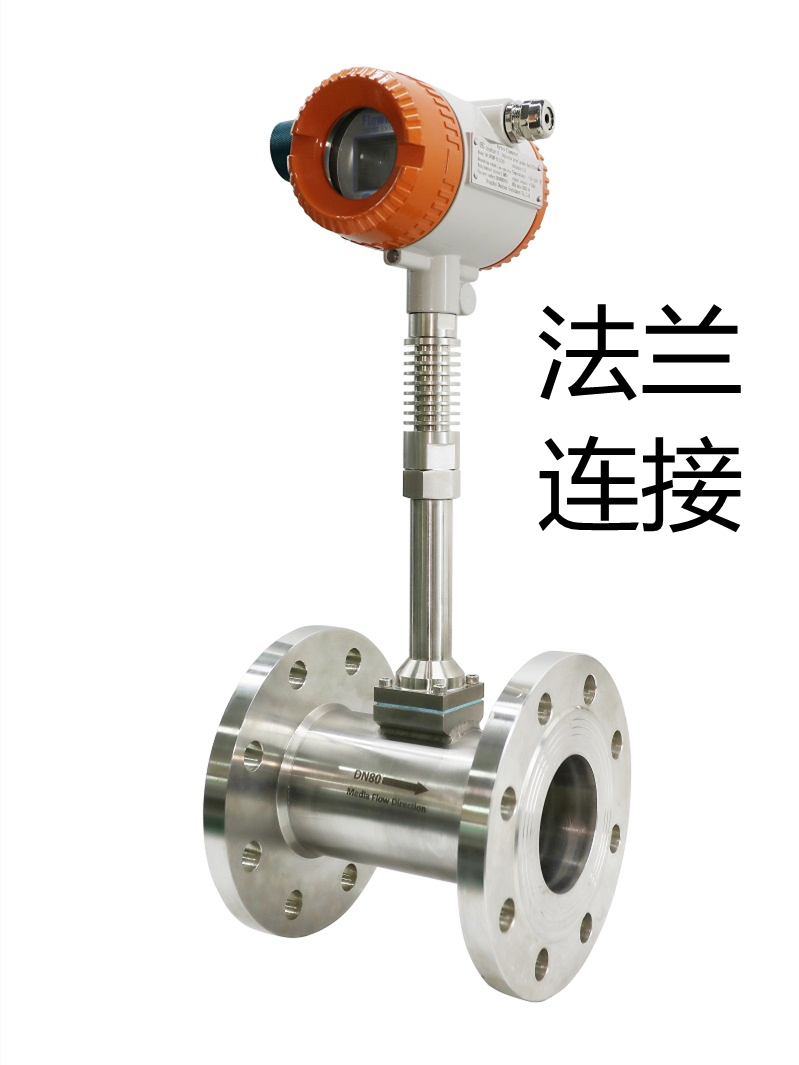

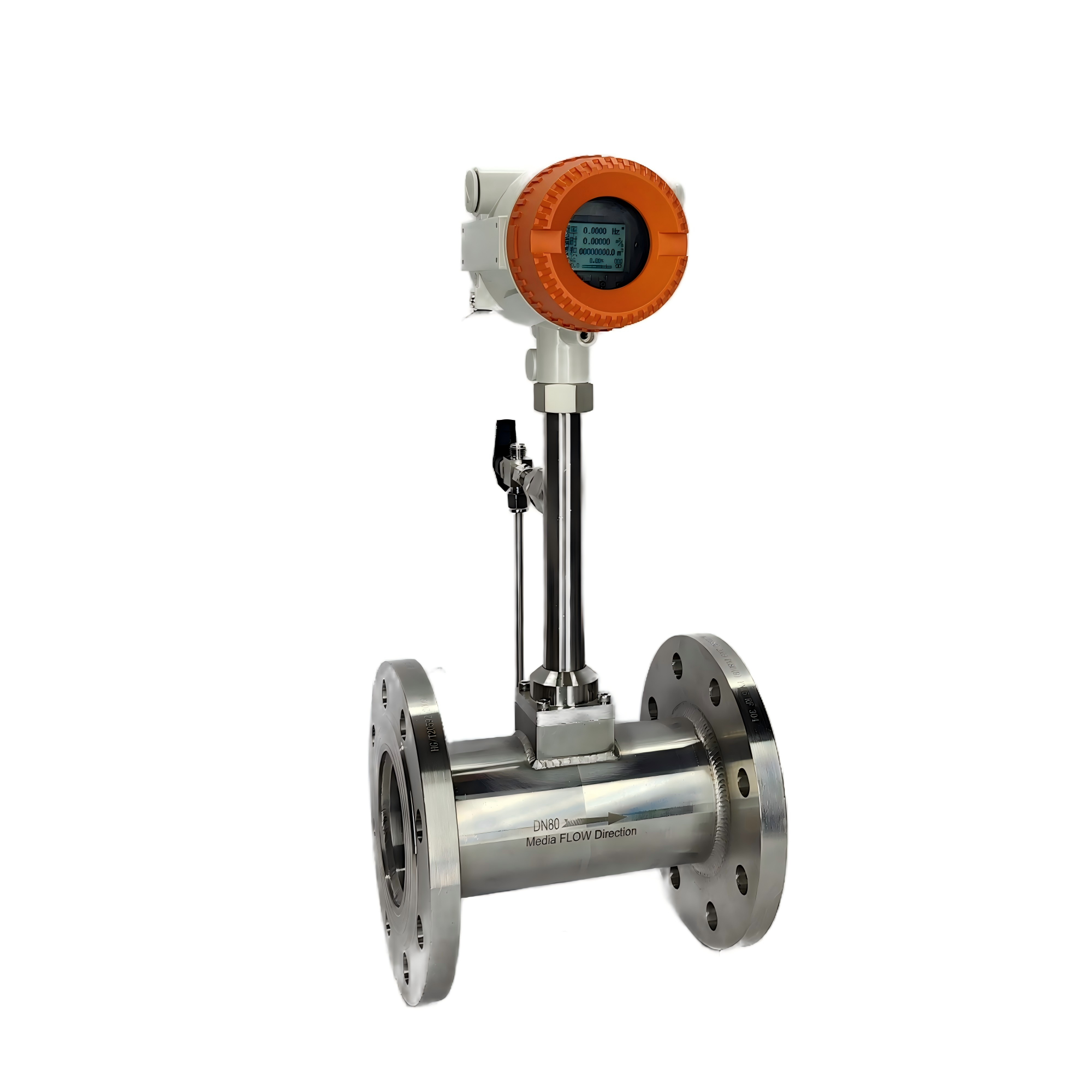

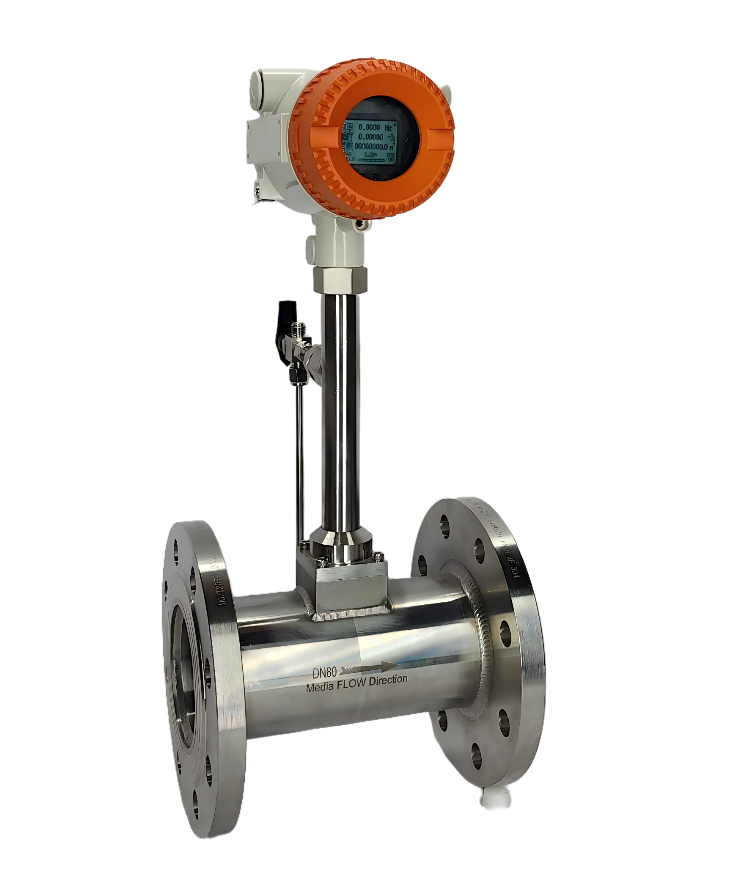

DYUMF系列高端宽量程型涡街流量计，我公司生产的涡街流量计属于流体振荡型流量仪表，具有广泛用途。可对液体、蒸汽以及绝大多数气体的流量计量，测量和控制。广泛用于热力，石油，化工，纺织，冶金，食品，造纸，制药，能源等行业。是贸易计量和工业计量的首选产品。

产品介绍
性能特点

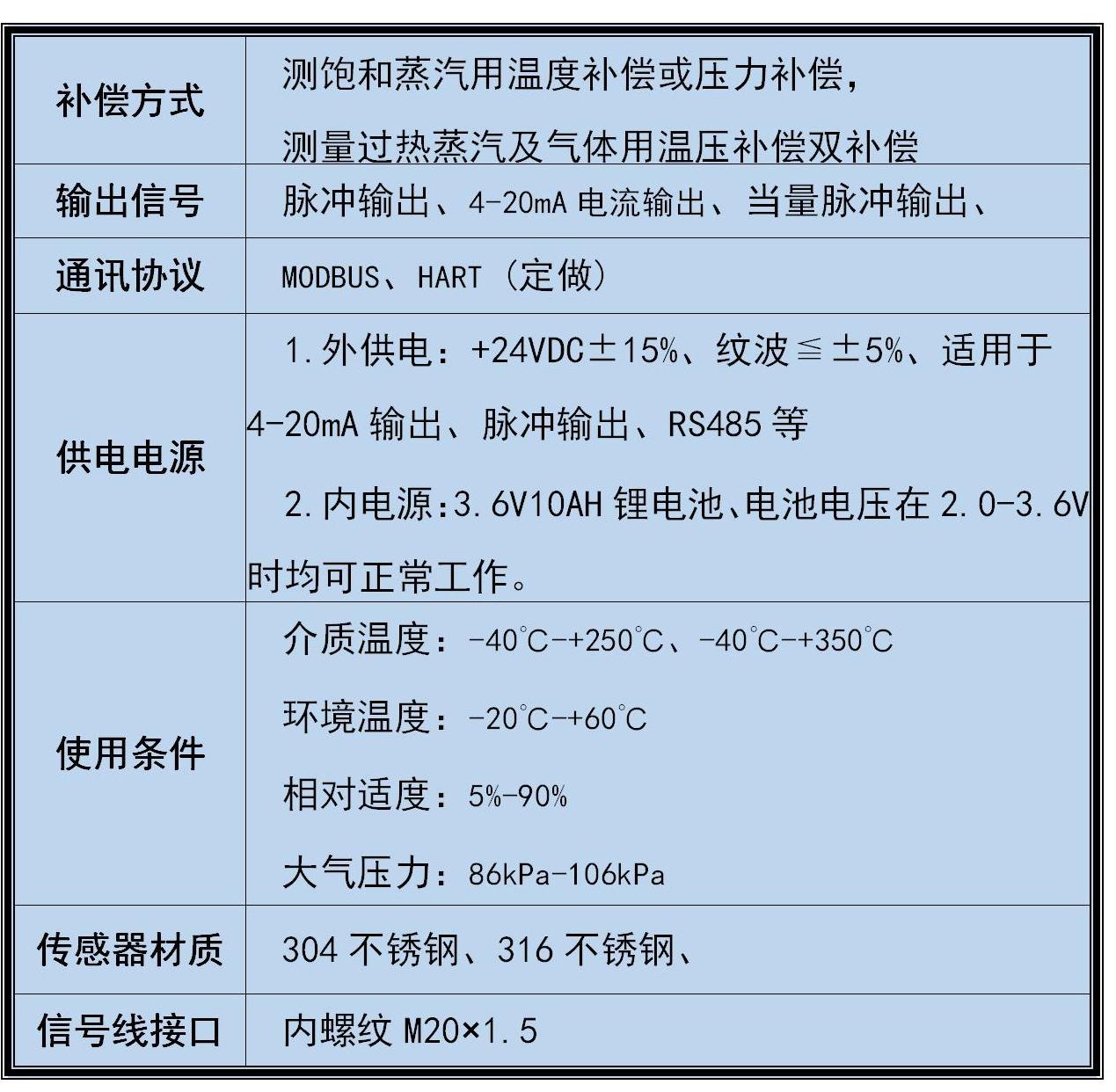

技术参数
应用范围
选型资料

涡街流量计也称之为旋涡流量计或卡门涡街流量计。本公司涡街流量计是精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化等要求，产品质量优秀，外形美观。该系列产品具有电路先进、功耗低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等优势特点。

经济型涡街流量计：DYUZQ系列涡街流量计结构简单、设计轻巧、成本低、使用精度高、使用寿命长，深受广大客户的信任和喜爱。

涡街流量计

1.测量介质广泛，可以测流体、气体、蒸汽、液体等

2.测量范围宽：1:20~1:80

3.下限更低：相对涡街流量计相比测量下限更低，液体流速可以在0.08m/s开始测量，气体(含蒸汽)流速可以在1m/s 开始测量

4.相对传统旋进旋涡流量计相比压损小，只有传统旋进旋涡流量计压力损失的10%

5.耐高温：最高可以耐温+450℃;耐低温：最低可以至-200℃

6.抗震：探头采用4片压电陶瓷技术。有效消除外界振动对测量的影响。采用频谱数字处理技术，自动智能分析

7.探头和信号转换器同口径通用互换

8.全不锈钢材质(304、316L)、无运动部件、无磨损，泄漏点少、使用寿命长

9.带HART-Protocol 通讯协议，Modbus Rs485接口

10.直管段要求少：入口3D/出口1D

11.国家专利产品可在线更换电极，实现不停车维护、升级。更方便快捷

注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，最佳是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：

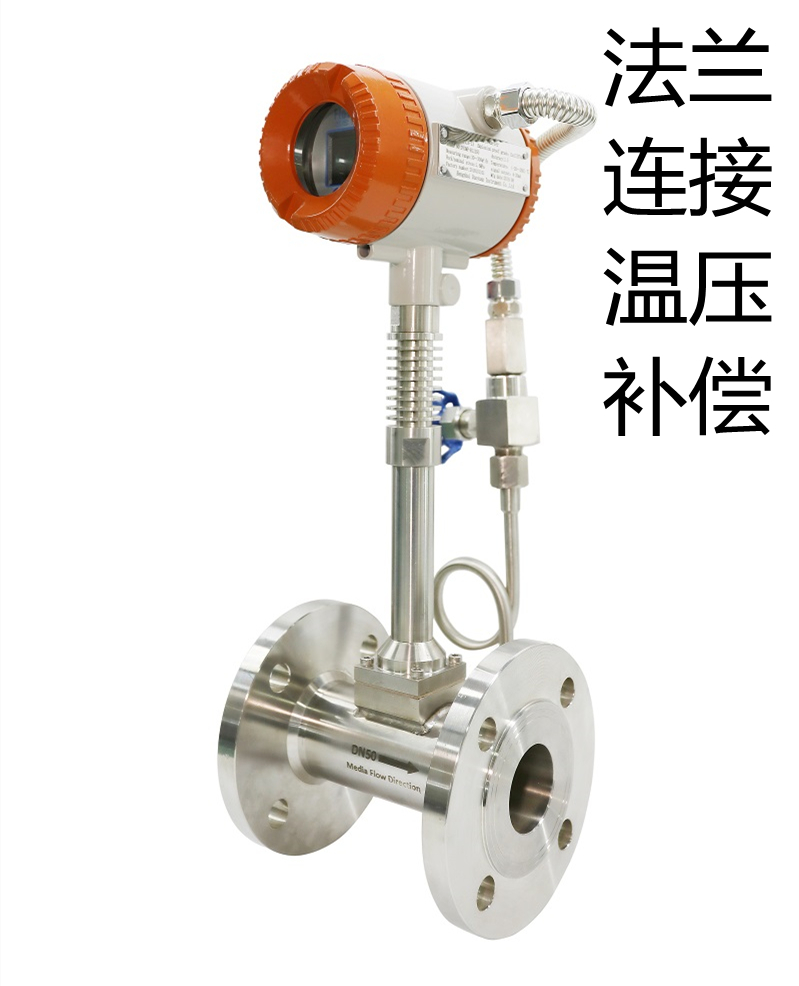

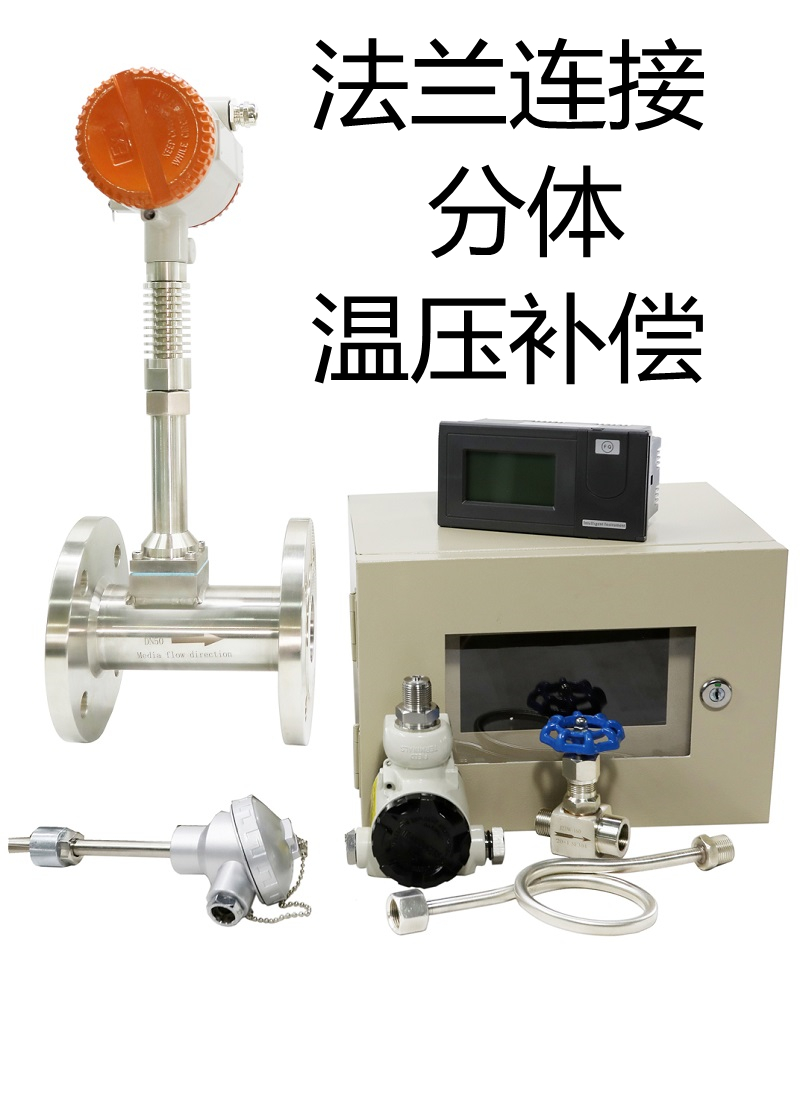

（1）、当被测介质为可压缩性流体, 且现场介质温度、压力变化较大时, 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）、流量计安装在环境较好的室内又无需信号远传，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）、当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。

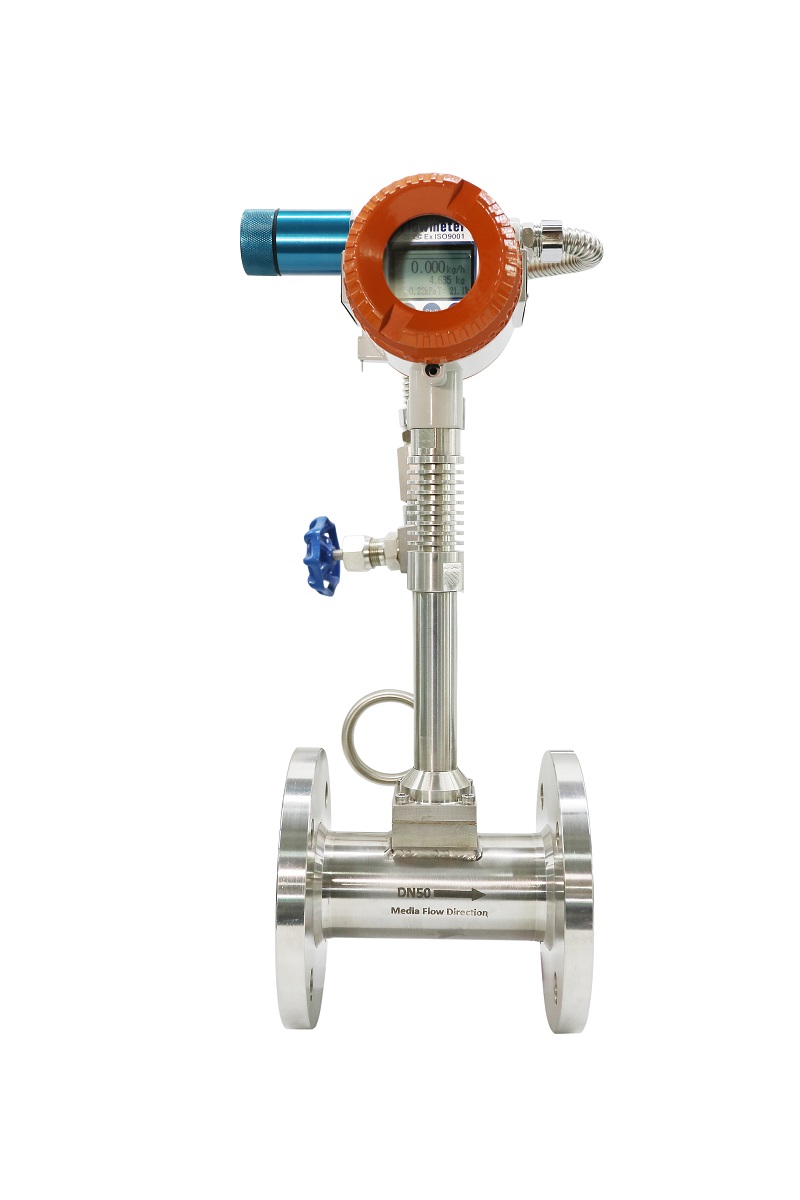

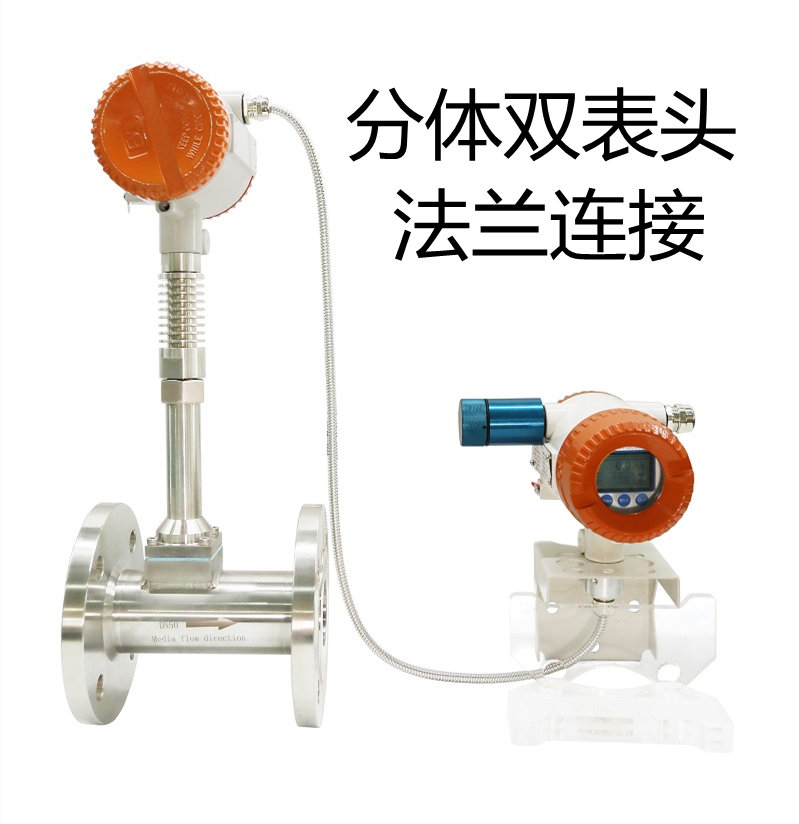

（4）、当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）、当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。

5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。

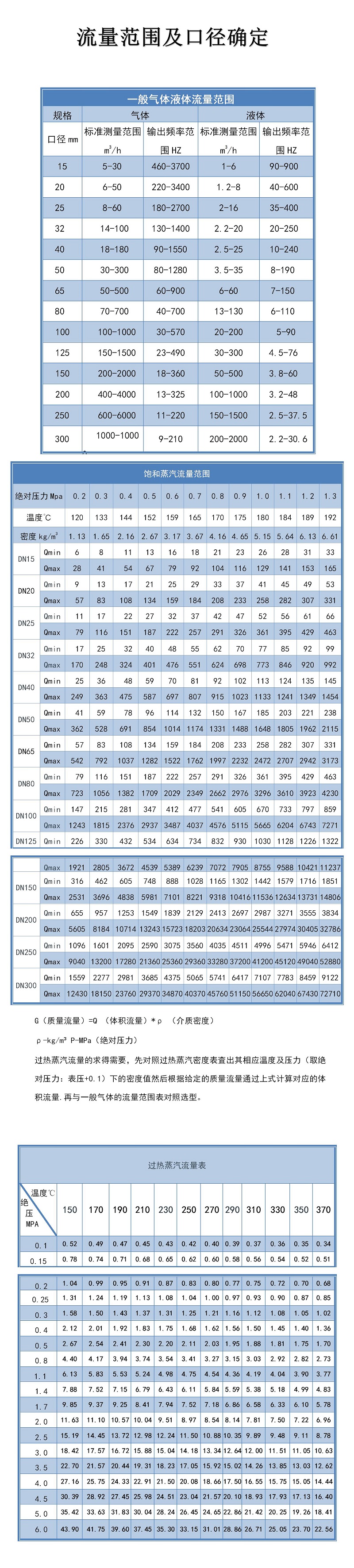

涡街流量计选型表

1. 涡街流量计具体适合工况参数见涡街流量计说明书
2. 涡街流量仪表选型是复杂又谨慎的事情，请与公司专业仪表工程师联系。
