热式气体质量流量计

热式气体质量流量计

  • 产品介绍
  • 性能特点

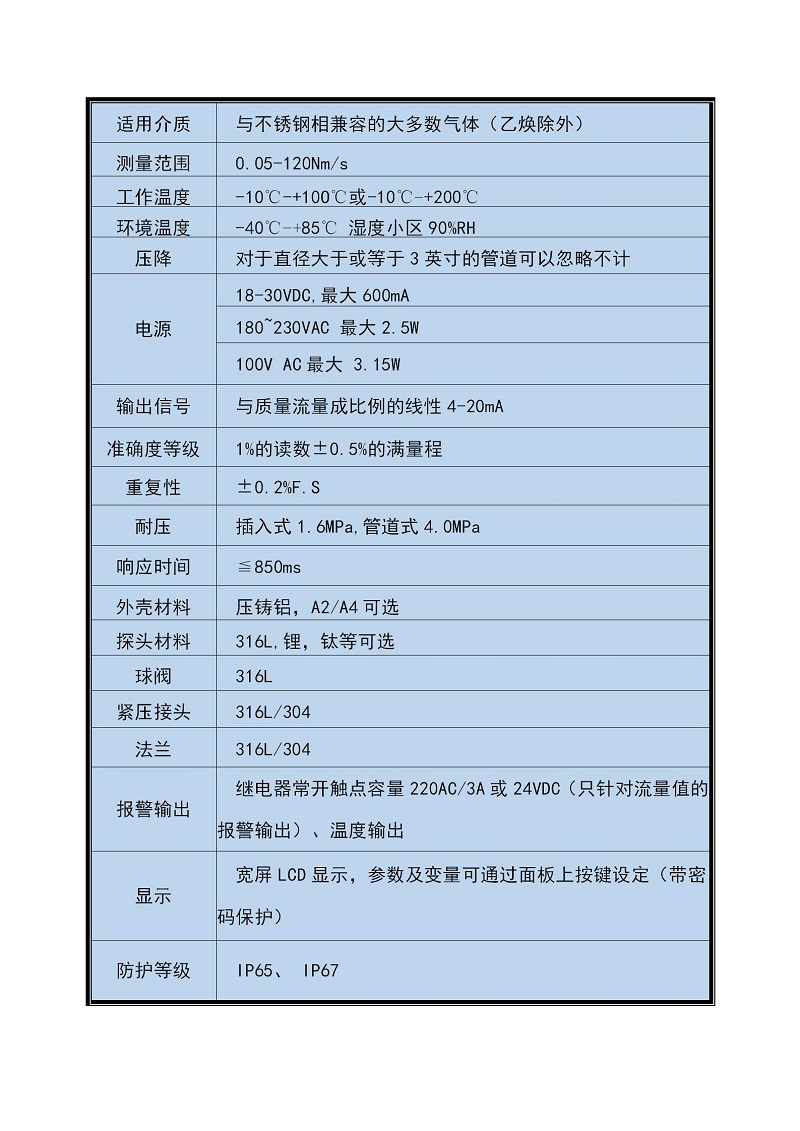

  • 技术参数
  • 应用范围
  • 选型资料

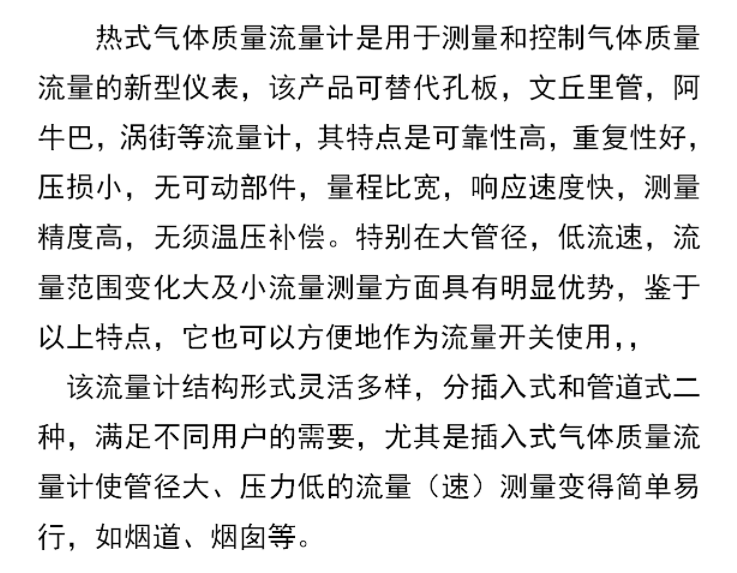

热式气体质量流量计是用于测量和控制气体质量流量的新型仪表。可应用于石油、化工、钢铁冶金、电力、轻工 、医药、环保等工业部门的空气、氧气、氮气、氩气、氦气、烃类气体、天然气、煤气、烟道气的监测。
该产品可替代孔板,文丘里管,阿牛巴,涡街等流量计。其特点是可靠性高,重复性好,压损小,无可动部件,量程比宽,响应速度快,测量精度高,无须温压补偿。特别在大管径,低流速,流量范围变化大及特小流量测量方面具有明显优势。鉴于以上特点,它也可以方便的作为流量开关使用。
对于密度值很小,雷诺数也较小的氢气流量测量,选用该表比选用孔板,涡轮,涡街流量计都更加优越。它是一个非常合适的氢气流量计。
此外,我公司开发了可用于测量高炉煤气的流量传感器。它克服了采用恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成 的很大的零点漂移,导致无法测量的弊端。它也可以用于测量湿气体的质量流量,如矿井下送风,排风系统中的风量(速)的实时检测。

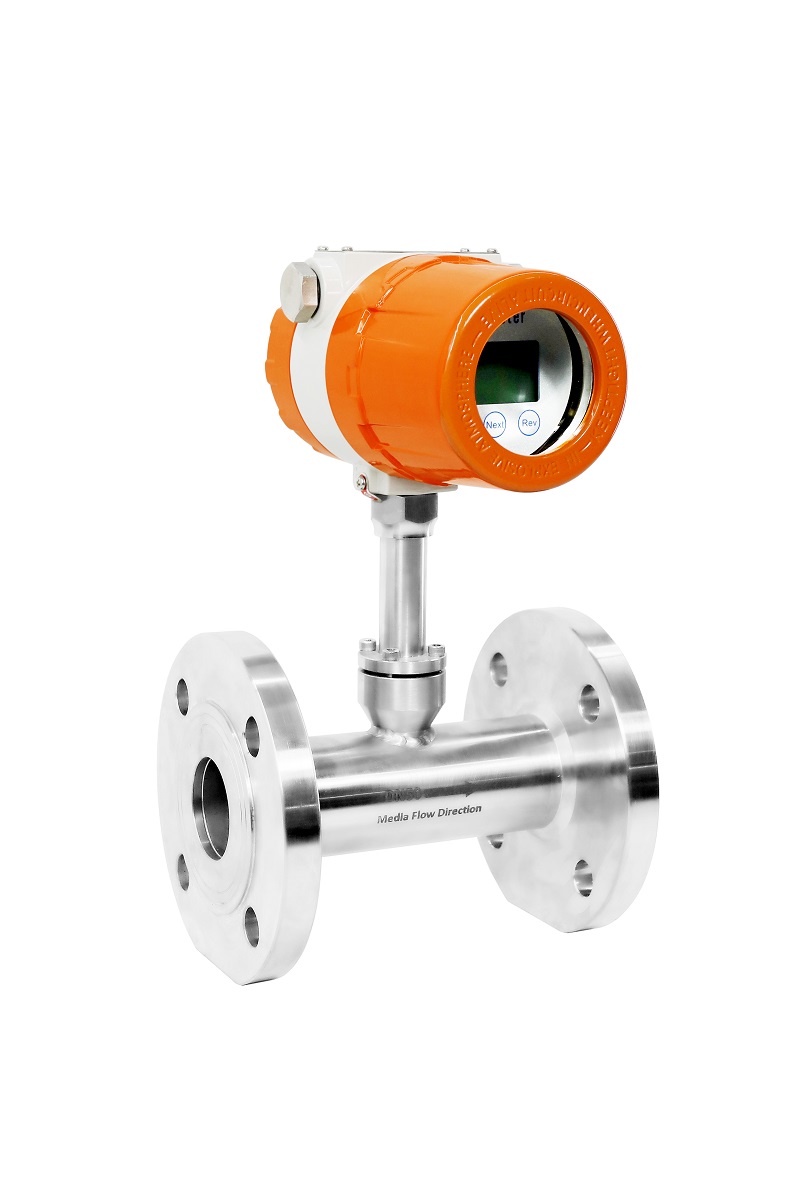

该流量计结构形式灵活多样,分插入式和管道式二种,非常适合不同用户的选用,尤其是插入式质量流量计使管径大、压力低的流量(速)测量变得简单易行,如烟道、烟囱。
Ø 真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。
Ø 宽量程比,可测量流速高至100Nm/s底至0.5Nm/s的气体,可以用于气体检漏。
Ø 抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
Ø 安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(请参见安全注意事项)
Ø 数字化设计。整体数字化电路测量,测量准确、维修方便。
Ø 采用RS-485通讯,或HART通讯,可以实现工厂自动化、集成化。
热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成,仪表工作时,一个传感器不间断地测量介质温度T1;另一个传感器自加热到高于介质温度T2,它用于感测流体流速,称为速度传感器。该温度ΔT=T2-T1,T2>T1,当有流体流过时,由于气体分子碰撞传感器并将T2的热量带走,使T2的温度下降,若要使ΔT保持不变,就要提高T2的供电电流,气体流动速度热快,带走的热量也就越多,气体流速和增加的热量存在固定的函数关系,这就是恒温差原理。
l 压缩空气测量; 氧气、氮气、氢气、氯气及多组分气体测量;
l 天然气、液化气、火炬气等气体流量测量;
l 电厂高炉的一次风、二次风流量测量;
l 矿井下通风或排风系统流量测量、瓦斯抽放监控和计量;
l 高炉煤气测量、烟道气测量;
l 沼气、水处理中的曝气和氯气测量;
l 汽车尾气测量。

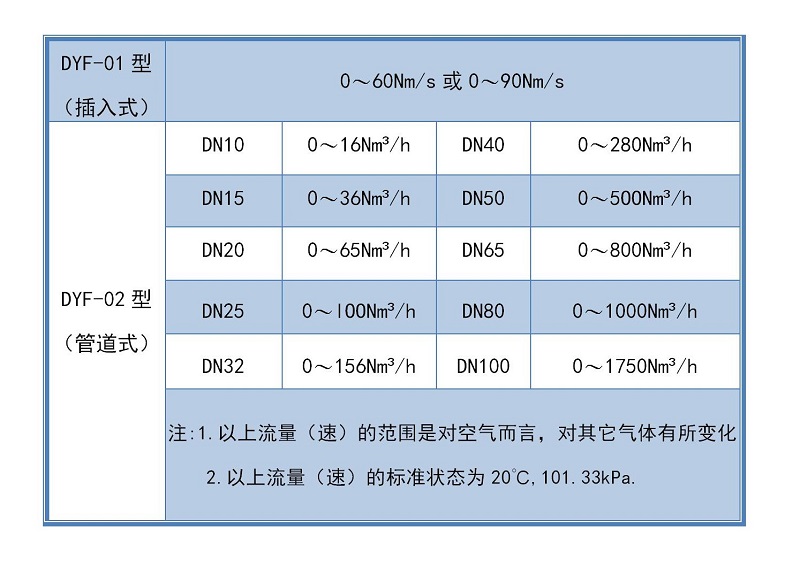

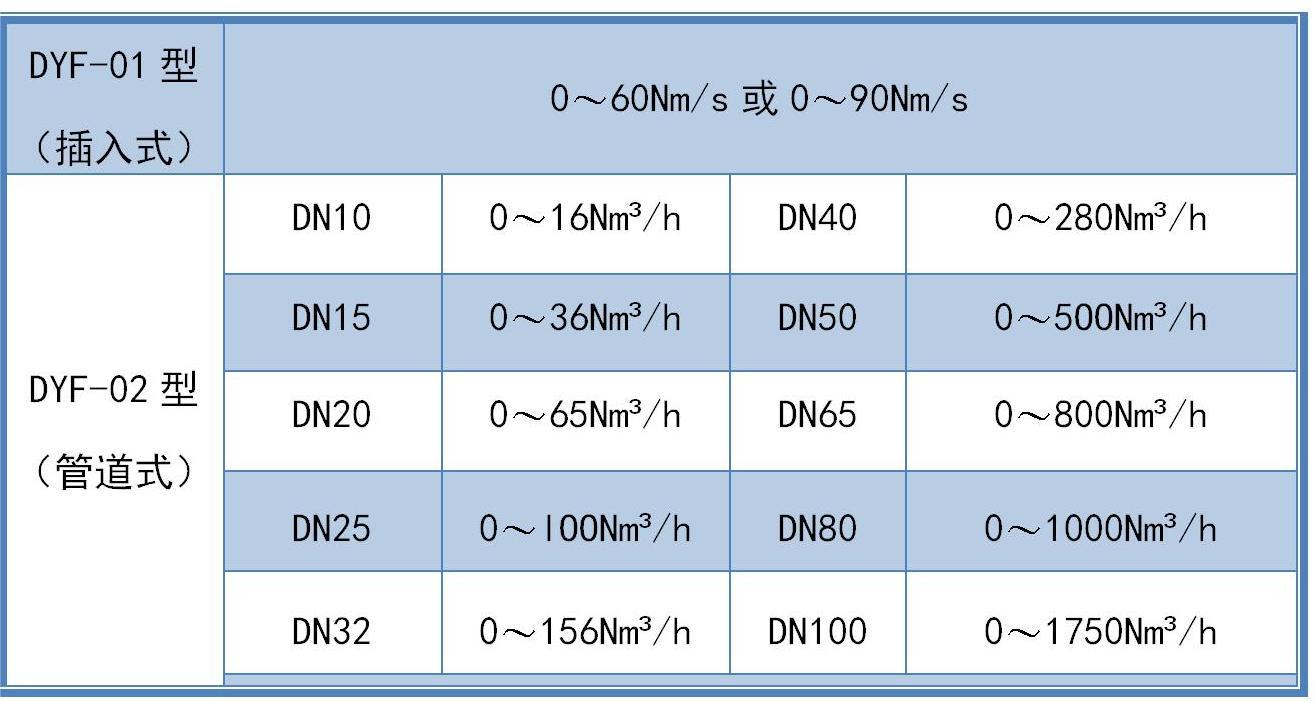

HLF-01型(插入式)

0-60Nm/s0-90Nm/s

HLF-02型(管道式)

DN10

0-16Nm3/h

DN40

0-280Nm3/h

DN15

0-36Nm3/h

DN50

0-500Nm3/h

DN20

0-65Nm3/h

DN65

0-800Nm3/h

DN25

0-100Nm3/h

DN80

0-1000Nm3/h

DN32

0-156Nm3/h

DN100

0-1750Nm3/h

注1:以上流量(速)范围是对空气而言,对其它气体有所变化。

注2:以上流量(速)的标准状态为20℃、101.33kpa。
