远传版IC卡控制器

远传版IC卡控制器

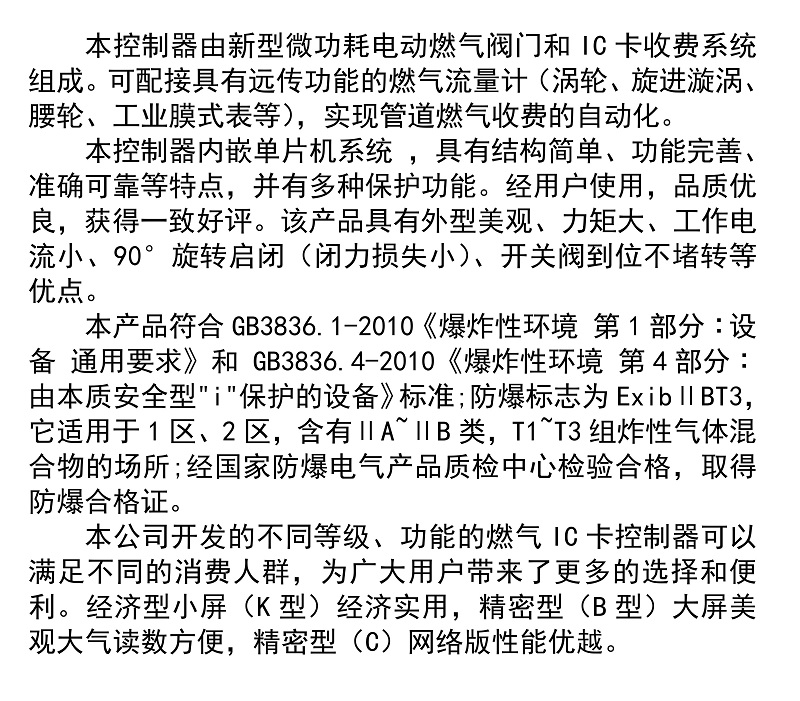

本控制器由新型微功耗电动燃气阀门和IC卡收费系统组成。可配接具有远传功能的燃气流量计(涡轮、旋进旋涡、腰轮、工业膜式表等),实现管道燃气收费的自动化。
本控制器内嵌单片机系统,具有结构简单、功能完善、准确可靠等特点,并有多种保护功能。经用户使用,品质优良,获得一致好评。该产品具有外型美观、力矩大、工作电流小、90°旋转启闭(闭力损失小)、开关阀到位不堵转等优点。
本产品符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》和GB3836.4-2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》标准;防爆标志为ExibⅡBT3,它适用于1区、2区,含有ⅡA~ⅡB类,T1~T3组炸性气体混合物的场所;经国家防爆电气产品质检中心检验合格,取得防爆合格证。
本公司开发的不同等级、功能的燃气IC卡控制器可以满足不同的消费人群,为广大用户带来了更多的选择和便利。经济型小屏(K型)经济实用,精密型(B型)大屏美观大气读数方便,精密型(C)网络版更是性能优越。
  • 产品介绍
  • 性能特点
  • 技术参数
  • 应用范围
  • 选型资料
本控制器由新型微功耗电动燃气阀门和IC卡收费系统组成。可配接具有远传功能的燃气流量计(涡轮、旋进旋涡、腰轮、工业膜式表等),实现管道燃气收费的自动化。
本控制器内嵌单片机系统,具有结构简单、功能完善、准确可靠等特点,并有多种保护功能。经用户使用,品质优良,获得一致好评。该产品具有外型美观、力矩大、工作电流小、90°旋转启闭(闭力损失小)、开关阀到位不堵转等优点。
本产品符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》和GB3836.4-2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》标准;防爆标志为ExibⅡBT3,它适用于1区、2区,含有ⅡA~ⅡB类,T1~T3组炸性气体混合物的场所;经国家防爆电气产品质检中心检验合格,取得防爆合格证。
本公司开发的不同等级、功能的燃气IC卡控制器可以满足不同的消费人群,为广大用户带来了更多的选择和便利。经济型小屏(K型)经济实用,精密型(B型)大屏美观大气读数方便,精密型(C)网络版更是性能优越。
(一)控制器阀体特点:
1、外观采用时尚、新潮设计,所有部件均采用模具生产,具有体积小,经济耐用,适合批量化生产等特点;
2、内部减速机构采用防气、防水设计,确保电机与气完全隔离,延长电机使用寿命;
3、低电压、低功耗,超小型机电一体化磁传递结构设计,确保开、关阀到位后无堵转,不产生大的堵转电流,保证了使用过程中的安全性;
4、先导式开阀设计,90°旋转启闭,开启后阀门为直通状态,压力损失小。大比数多级双联铜质齿轮传动,传动比高,扭矩力大,开阀压力>0.4mPa;
5、阀体材料采用H108,具有韧性好,硬度高、抗冲击性好等特点,内部机芯壳、阀杆、主传动轮均采用增强尼龙66,具有抗冲击、抗老化、耐腐蚀、不变形、耐磨性好等特点,使用寿命更长;
6、先导头和密封环均采用氟橡胶,具有多种普通丁晴橡胶所没有的特性,抗老化、耐腐蚀、耐低温性能优良,使用至今从未出现过任何质量问题。
(二)K型单机版主要功能及特点:
1、实现预付费管理,自动控制燃气用量。当用户预购气量用尽时,自动关阀,不能过气。
2、与流量计统一计量,当流量计累计量每增加1m3/h,控制器存量减少1m3/h。
3、IC卡选用逻辑加密卡或使用双64位加密算法,软硬件同时加密,并支持一表一卡方式的管理控制,更安全。
4、液晶显示器有6位整数,3位小数,可显示总量、购入量、余量、用量、阀门状态等信息。
5、使用4节碱性五号电池作为控制器电源系统,在开关阀次数较少的情况下,新电池可连续工作6-10个月,电池可由用户自行更换。

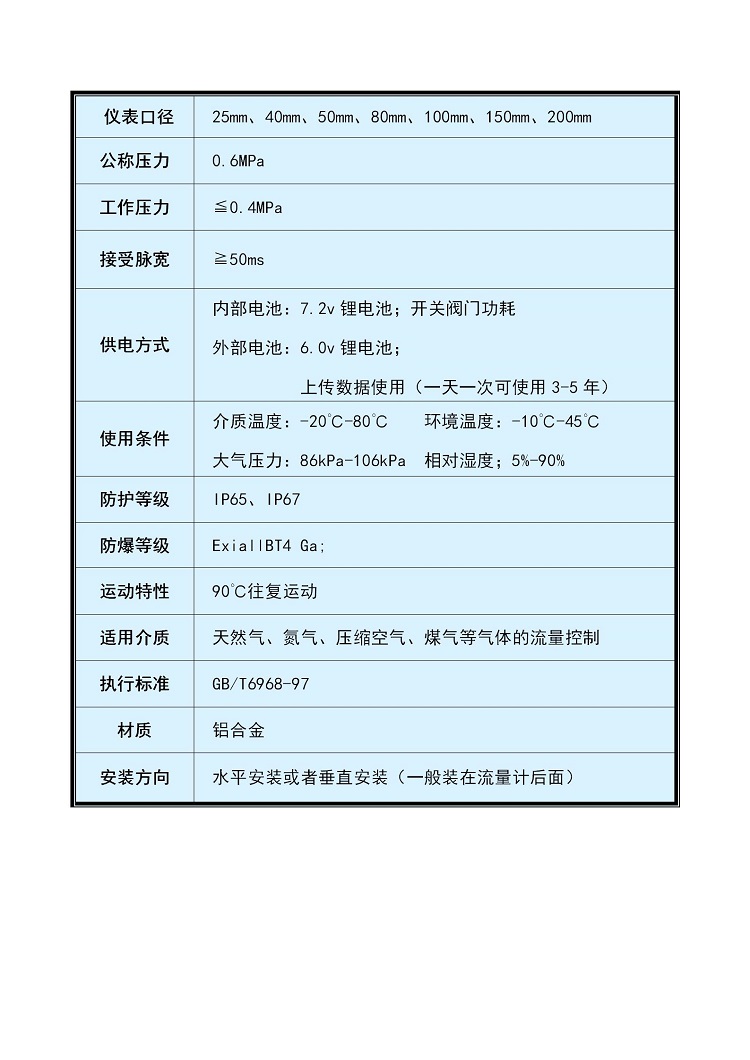

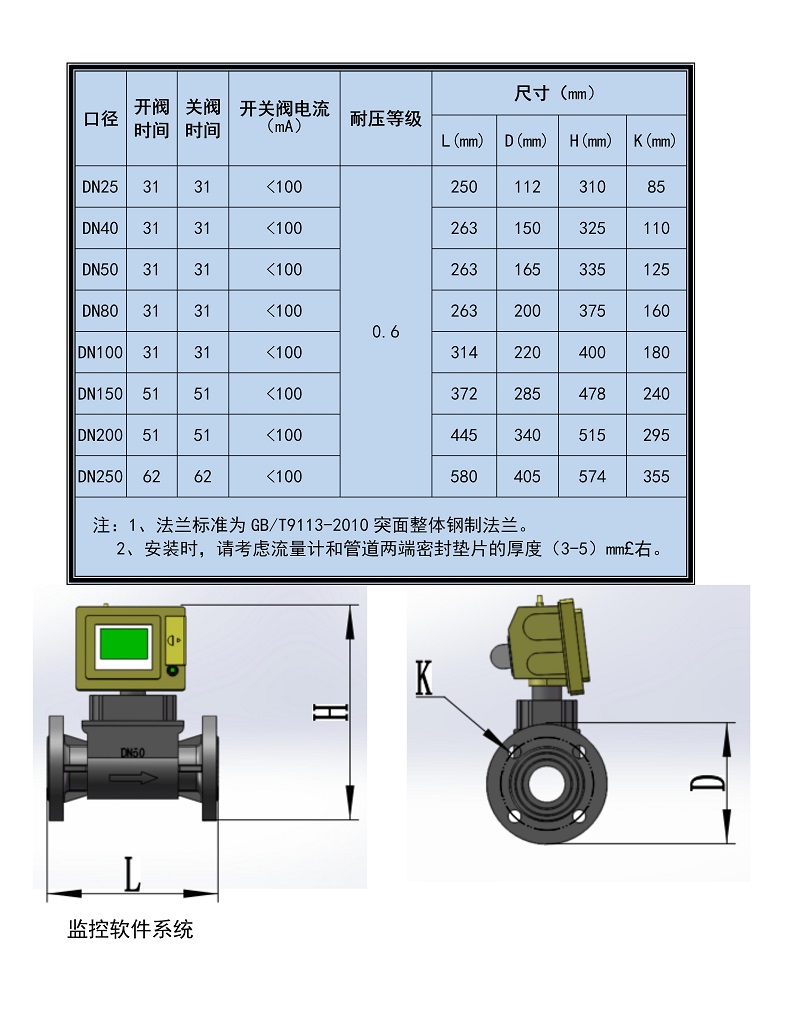

配接表型

涡轮、涡街、腰轮、旋进流量计

规格

DN40

DN50

DN80

DN100

DN150

DN200

工作压力(mPa

0-0.4

压损平均值(Pa

开阀后直通

工作电压(DC

3.6~6.3V(阀门)

静态工作电流(μA

<20

开关阀电流(mA

<100

阀门开、闭时间(S

<25

<33

环境温度(℃)

-20~60

相对湿度

90%

配套软件

我公司售气软件(单机版、网络版)
























注:软件及安装、使用说明请参照随机光盘。
2、输入信号:脉冲信号0~10kHz
3、显示位数:6位整数3位小数。
4、电源电压:小于6V大于4.5V的4节电池组成的电池组,应使用碱性电池。
5、 系统功耗
开阀与关阀功耗:视阀门的开关阀电气特性而定;
①计量功耗:小于20微安@脉冲密度为40个/秒;
②静态功耗:小于8微安;
③系统掉电响应时间:700微秒±150微秒
④系统数据保存能力:大于等于100000次;
⑤响应读卡操作所需的时间:
用户卡:200毫秒±5毫秒
转存卡:400毫秒±5毫秒
清零卡:100毫秒±5毫秒

注意:为防止插卡用力过猛导致IC卡座损坏,请在插卡时将卡片缓缓插入到位。
警示与故障排除
1、关阀:
控制器遇到下列情况之一时将自动关阀:
(1)气量用尽;
(2)电量过低;
2、控制器显示:故障“干扰”
引发此故障的原因有两种:
(1)在燃气表具附近存在强磁场源,请移除该磁场源或改变表具的装机位置,避免磁场干扰;
(2)由于运输、振动造成内部传感器损坏,请联系燃气运营商,以排除故障。
3、读卡无效:
当插入的卡为非本系统的IC卡,或IC卡内无充值数据或IC卡已损坏,系统发出“哗”一声提示读卡无效。
4、工业现场抗干扰措旋。
①需使用屏蔽电缆传输计量信号,并要加装湿地电容;
②推荐使用与之能配套的一次仪表,以达到最佳的性能;
③信号传输线应尽可能短;
5、过气量小
①阀门未能全部打开,检查液晶是否有“故障”标志,若有请按8.3节描述的处理
②检查阀门电机的联接线路是否联接可靠,不可靠联接将增加联接电阻或接触不良,造成开阀有问题。
二、运输、贮存
1运输:
产品应装入配套的包装箱内,运输中必须小心轻放,不得跌落、碰撞及野蛮装卸。
2 贮存:
(1)必须储存在阴凉干燥处,防雨防潮;
(2)温度范围在-10℃-60℃;
(3)相对温度不大于90%;
(4)防止化学物质侵蚀。
